Ketika datang ke aplikasi laut, katup globe memainkan peran penting dalam mengendalikan aliran berbagai cairan di dalam pipa. Sebagai pemasok katup Globe Marinir terkemuka, saya memahami pentingnya mengetahui metode koneksi yang tepat untuk katup ini, terutama ketika berhadapan dengan pipa dengan diameter yang berbeda. Di blog ini, saya akan mempelajari metode koneksi yang berbeda untuk katup Globe Marinir di saluran pipa dengan diameter yang bervariasi, menyoroti kelebihan, kerugian, dan kasus penggunaan yang khas.
Koneksi bergelang
Koneksi flanged adalah salah satu metode paling umum yang digunakan untuk menghubungkan katup bola laut ke saluran pipa, terlepas dari diameternya. Metode koneksi ini melibatkan perburuan flensa katup ke flensa yang sesuai pada pipa. Flensa biasanya terbuat dari bahan seperti baja karbon, baja tahan karat, atau perunggu, tergantung pada persyaratan aplikasi.
Keuntungan
- Instalasi dan Penghapusan Mudah: Koneksi bergelang relatif mudah dipasang dan dihapus, membuat perawatan dan penggantian katup proses langsung. Ini sangat penting dalam aplikasi laut di mana perbaikan cepat mungkin diperlukan untuk meminimalkan waktu henti.
- Kinerja penyegelan tinggi: Penggunaan gasket di antara flensa memastikan segel yang ketat, mencegah kebocoran cairan. Ini sangat penting di lingkungan laut di mana kebocoran dapat menyebabkan korosi, kontaminasi, dan bahaya keselamatan.
- Keserbagunaan: Koneksi flanged dapat digunakan dengan berbagai bahan pipa dan ukuran, membuatnya cocok untuk berbagai aplikasi laut.
Kerugian
- Biaya yang lebih tinggi: Koneksi bergelang umumnya lebih mahal daripada metode koneksi lainnya karena biaya flensa, gasket, dan baut.
- Membutuhkan lebih banyak ruang: Koneksi flens membutuhkan lebih banyak ruang dibandingkan dengan metode koneksi lainnya, yang dapat menjadi batasan dalam beberapa instalasi laut di mana ruang terbatas.
Kasus Penggunaan Khas
Koneksi flange umumnya digunakan dalam aplikasi bertekanan tinggi dan suhu tinggi, seperti saluran uap, sistem hidrolik, dan saluran pipa minyak bahan bakar. Mereka juga cocok untuk aplikasi di mana sering pemeliharaan atau penggantian katup diperlukan.
Koneksi berulir
Koneksi berulir adalah metode populer lainnya untuk menghubungkan katup bola laut laut ke saluran pipa, terutama untuk saluran pipa berdiameter yang lebih kecil. Metode koneksi ini melibatkan mengacaukan ujung berulir katup ke dalam bukaan berulir yang sesuai pada pipa. Utas bisa berupa pria atau wanita, tergantung pada desain katup dan pipa.
Keuntungan
- Sederhana dan hemat biaya: Koneksi berulir relatif sederhana untuk dipasang dan membutuhkan lebih sedikit komponen dibandingkan dengan koneksi flens, menjadikannya pilihan yang hemat biaya untuk pipa berdiameter lebih kecil.
- Desain kompak: Koneksi berulir mengambil lebih sedikit ruang dibandingkan dengan koneksi bergelang, membuatnya cocok untuk aplikasi di mana ruang terbatas.
Kerugian
- Peringkat tekanan dan suhu terbatas: Koneksi berulir umumnya tidak cocok untuk aplikasi bertekanan tinggi dan suhu tinggi karena kekuatan benang yang terbatas.
- Potensi kebocoran: Koneksi berulir dapat rentan terhadap bocor jika tidak dipasang atau dikencangkan dengan benar. Ini terutama berlaku dalam aplikasi di mana pipa tunduk pada getaran atau ekspansi termal.
Kasus Penggunaan Khas
Koneksi berulir umumnya digunakan dalam aplikasi bertekanan rendah dan suhu rendah, seperti sistem air tawar, saluran udara, dan beberapa jenis pipa kimia. Mereka juga cocok untuk aplikasi di mana katup tidak perlu sering dilepas atau diganti.
Koneksi yang dilas
Koneksi yang dilas adalah metode permanen untuk menghubungkan katup dunia laut ke pipa, memberikan sambungan yang kuat dan tahan bocor. Metode koneksi ini melibatkan pengelasan ujung katup langsung ke pipa, menciptakan koneksi yang mulus.
Keuntungan
- Kekuatan dan integritas tinggi: Koneksi yang dilas memberikan tingkat kekuatan dan integritas yang tinggi, membuatnya cocok untuk aplikasi bertekanan tinggi dan suhu tinggi.
- Tahan bocor: Koneksi yang dilas menghilangkan potensi kebocoran, memastikan operasi sistem pipa yang andal dan aman.
- Menghemat ruang: Koneksi yang dilas tidak memerlukan ruang tambahan untuk flensa atau gasket, membuatnya cocok untuk aplikasi di mana ruang terbatas.
Kerugian
- Sulit dipasang dan dihapus: Koneksi yang dilas membutuhkan peralatan dan keterampilan pengelasan khusus, membuatnya lebih sulit untuk dipasang dan dihapus dibandingkan dengan metode koneksi lainnya.
- Koneksi permanen: Setelah katup dilas ke pipa, itu tidak dapat dengan mudah dilepas atau diganti tanpa memotong pipa, yang bisa memakan waktu dan mahal.
Kasus Penggunaan Khas
Koneksi yang dilas umumnya digunakan dalam aplikasi penting di mana tingkat keandalan dan keamanan yang tinggi diperlukan, seperti di pembangkit listrik tenaga nuklir, platform minyak dan gas lepas pantai, dan beberapa jenis sistem propulsi laut.
Koneksi las soket
Koneksi las soket adalah jenis koneksi las yang biasa digunakan untuk pipa berdiameter kecil. Metode koneksi ini melibatkan memasukkan ujung katup ke dalam soket pada pipa dan kemudian mengelas sambungan.
Keuntungan
- Kuat dan tahan bocor: Socket Weld Connections memberikan sambungan yang kuat dan tahan bocor, mirip dengan koneksi yang dilas.
- Desain kompak: Socket Weld Connections mengambil lebih sedikit ruang dibandingkan dengan koneksi bergelang, membuatnya cocok untuk aplikasi di mana ruang terbatas.
Kerugian
- Kisaran diameter terbatas: Koneksi las soket umumnya terbatas pada saluran pipa berdiameter kecil karena kesulitan mengelas pipa berdiameter lebih besar.
- Membutuhkan keterampilan khusus: Socket Weld Connections membutuhkan keterampilan dan peralatan pengelasan khusus, membuatnya lebih sulit untuk dipasang dibandingkan dengan metode koneksi lainnya.
Kasus Penggunaan Khas
Koneksi las soket umumnya digunakan dalam aplikasi di mana sambungan yang kuat dan tahan bocor diperlukan untuk saluran pipa berdiameter kecil, seperti pada saluran instrumentasi, sistem kontrol, dan beberapa jenis pipa kimia.
Kesimpulan
Sebagai kesimpulan, pilihan metode koneksi untuk katup globe laut pada pipa dengan diameter yang berbeda tergantung pada beberapa faktor, termasuk persyaratan tekanan dan suhu, ukuran pipa, frekuensi pemeliharaan atau penggantian, dan ruang yang tersedia. Sebagai pemasok katup Globe Marine, saya dapat memberikan saran dan panduan ahli tentang metode koneksi yang paling cocok untuk aplikasi spesifik Anda. Apakah Anda memerlukan koneksi las yang bergelang, berulir, dilas, atau soket, saya dapat menawarkan katup dunia laut berkualitas tinggi yang memenuhi kebutuhan Anda.

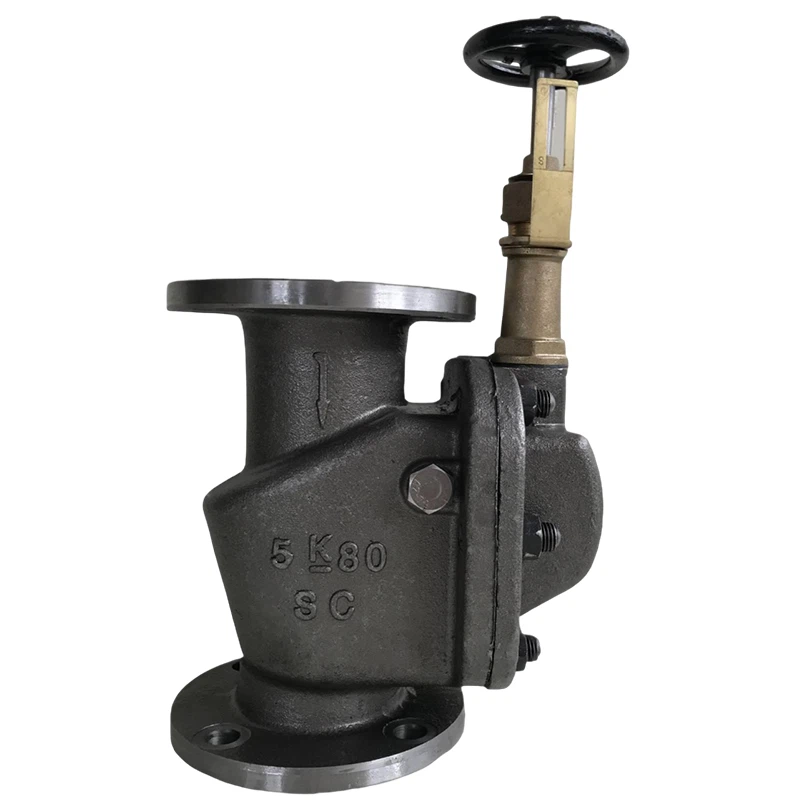

Jika Anda tertarik untuk mempelajari lebih lanjut tentang kamiKatup pengurangan tekanan laut,Katup gerbang laut, atauKatup badai laut, jangan ragu untuk menghubungi kami. Tim ahli kami siap membantu Anda dengan pilihan katup Anda dan memberi Anda solusi terbaik untuk aplikasi kelautan Anda. Kami menantikan kesempatan untuk bekerja dengan Anda dan mendiskusikan kebutuhan spesifik Anda untuk katup dunia laut. Hubungi kami hari ini untuk memulai diskusi pengadaan dan menemukan solusi katup yang sempurna untuk proyek Anda.
Referensi
- "Buku Pegangan Katup Laut", edisi ketiga, oleh John W. Rose
- "Teknik dan Konstruksi Pipa: Pendekatan Praktis", oleh Bala S. Prasad
